Оборудование для очистных сооружений

Грабельные решетки – это надежное, прочное оборудование с высокой пропускной способностью и с возможностью удаления ила непосредственно со дна канала. Их можно без труда очищать при помощи очистного механизма из выдвижных граблин или путем откидывания или выдвижения. Они также могут использоваться в глубоких каналах.

javascript:;

Эти решетки предназначены для коммунальных и промышленных сточных вод.

На цепях, расположенных в верхней части решетки и приводимых в движение с помощью звездочек, закреплены съемники осадка. Правильное натяжение цепи обеспечивается самонатяжным механизмом; предусмотрена возможность визуального контроля натяжения цепи. При изготовлении использовался тот же принцип, что и для обычной цепи из специальной закаленной стали, не допускающий заклинивания.

Для использования вне помещений решетка может оснащаться системой электрического подогрева и теплоизоляцией. Распространению неприятных запахов препятствует закрытая конструкция со съемными кожухами.

В стандартный комплект поставки решетки входит датчик гидростатического давления.

В стандартном варианте оборудование работает в автоматическом режиме, включаясь и выключаясь в зависимости от уровня воды перед решеткой и по таймеру.

Технические характеристики

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Ступенчатые решетки тонкой очистки – это высокоэффективное оборудование для удаления осадка при очистке сточных вод. Благодаря своей оптимизированной конструкции они также нашли применение в других отраслях промышленности (в целлюлозно-бумажной, химической и др.). Их основные преимущества – наличие самоочищающихся поверхностей, что исключает необходимость в использовании съемников осадка или воды, возможность поворота в положение техобслуживания и очистка, начиная со дна канала, с высокой пропускной способностью.

Они состоят из рамы, фильтрующей поверхности и привода и изготавливаются из нержавеющей стали. Поверхность очистки состоит из прочных и подвижных ламелей. Твердые частицы задерживаются на ступенчатых частях ламелей, благодаря чему на ламелях создается фильтрующая поверхность, позволяющая также задерживать частицы, размеры которых меньше прозора между ламелями. Это способствует высокой эффективности сепарации. Под воздействием ламелей твердые частицы ступень за ступенью перемещаются до линии сброса загрязнений.

В стандартный комплект поставки решетки входит датчик гидростатического давления.

Оборудование работает в автоматическом режиме, включаясь и выключаясь в зависимости от уровня воды или по таймеру и в зависимости от количества ступеней решетки.

Технические характеристики:

Шнековые решетки предназначены для очистки бытовых и промышленных сточных вод. В них происходит промывка, транспортировка, прессование и обезвоживание осадка. Их преимущество – компактность, гибкость установки и функция самоочистки. Они изготавливаются из высококачественной нержавеющей стали и в основном предназначены для установки вне помещений.

Все типы решеток TE-SRH могут оснащаться системой промывки, с помощью которой из осадка вымываются фекалии, которые можно отправить обратно в канал. Удаление фекалий из осадка ведет к снижению его массы.

Для эксплуатации вне помещений решетки могут оснащаться системой электрического подогрева и теплоизоляцией.

Закрытая конструкция препятствует распространению неприятных запахов.

Технические характеристики:

* В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Механические решетки с оборудованием для механической предварительной очистки сточных вод. На фильтрующей поверхности, представляющей собой решетку, задерживаются крупные механические примеси. К линии сброса примеси перемещают вручную, с помощью грабель. Для облегчения техобслуживания решетка может выдвигаться.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Шнековый пресс с промывкой осадка предназначен для промывки, обезвоживания и прессования осадка. Это компактное оборудование, предъявляющее минимальные требования к техобслуживанию. Благодаря его применению возможно уменьшение размеров осадка на 75%.

Среди шнековых прессов мы также предлагаем пресс TE-ZL-P с промывочным насосом, благодаря чему возможно уменьшение содержания органических веществ в осадке на 90%, а объема и массы осадка – на 86%.

В стандартный комплект поставки пресса входит распределитель промывочной воды, для управления работой которого используются электромагнитные клапаны.

По требованию заказчика пресс может оснащаться несколькими загрузочными бункерами.

Осадок может подаваться на пресс по конвейерам или разгружаться прямо с решеток. В загрузочном бункере при помощи промывочной воды из осадка вымываются органические вещества. Подготовленный таким образом осадок по конусной трубе направляется в контейнер. Промывочная вода с органическими веществами сливается обратно в канал. Весь процесс выполняется в автоматическом режиме.

В стандартном варианте исполнения оборудование работает в автоматическом режиме.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Гидравлический пресс – это оборудование, предназначенное для обезвоживания и прессования осадка. Он обеспечивает закрытую транспортировку осадка с соблюдением гигиенических требований, в т.ч. на большие расстояния, и отличается простотой техобслуживания, надежностью в эксплуатации и низкими эксплуатационными затратами.

Осадок может подаваться в загрузочный бункер пресса по конвейерам или разгружаться прямо с решеток. Под воздействием рабочего поршня, изготовленного из прочной пластмассы, скопившийся осадок направляется из загрузочного бункера в зону прессования, а затем прессуется. Сила давления создается рабочим поршнем; противодавление возникает от прессованного осадка в напорном трубопроводе. Осадок обезвоживается через сливные отверстия в зоне прессования. Выжатая вода сливается обратно в канал через отвод для промывочной воды.

В состав пресса входит гидравлический агрегат в сборе. В стандартном варианте исполнения оборудование работает в автоматическом режиме (в зависимости от режима работы другого оборудования и от количества рабочих циклов).

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

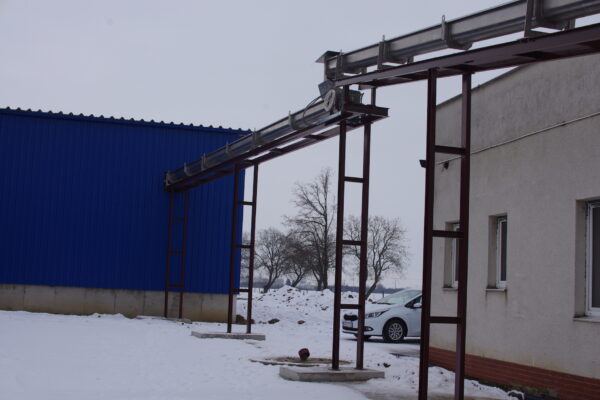

Шнековые конвейеры предназначены для закрытой транспортировки, с соблюдением гигиенических требований, различных материалов, например, осадка, гравия, песка, ила или иных аналогичных твердых материалов с соблюдением гигиенических требований. Конструкция конвейеров позволяет их устанавливать горизонтально, под наклоном или вертикально.

Шнек конвейера может быть с валом или без вала. Корпус конвейера представляет собой трубу или закрытый желоб. Покрытие желоба выполнено из специальной износостойкой пластмассы или из специальных износостойких пластин.

По требованию заказчика конвейеры комплектуются одним или несколькими загрузочными или разгрузочными бункерами.

Конвейеры могут также использоваться вне помещений и оснащаться системой электрического подогрева и теплоизоляцией. В стандартном варианте исполнения оборудование работает в автоматическом режиме в зависимости от работы другого оборудования (решетки тонкой очистки, сепаратора фекалий и т.п.) и по таймеру.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Электроколеса типа EK 517 предназначены для перемещения мобильных платформ круглых отстойников и вторичных отстойников. В зависимости от диаметра емкости и места установки для привода мобильной платформы используется один или два агрегата или комбинация редукторного агрегата EK с ведущим колесом типа VK.

Агрегат состоит из электродвигателя, имеющего фланцевое соединение с планетарным редуктором с высоким передаточным числом, при этом блоком редуктора является само колесо, изготовленное из высококачественного материала. На блоке редуктора установлен высококачественный цельнорезиновый или стальной бандаж.

В качестве дополнительной принадлежности мы предлагаем поставку ведущих колес типа VK. Посадочные размеры ведущих колес типа VK и редукторных агрегатов типа EK 517 одинаковые, что обеспечивает их взаимозаменяемость.

Преимущества:

компактность;

небольшая масса;

малый объем маслобака;

возможность применения экологичных масел;

простота установки и техобслуживания;

длительный срок службы;

высокое качество цельнорезиновых бандажей, проверенное в жестких условиях эксплуатации (в целлюлозно-бумажной промышленности);

простота замены цельнорезинового бандажа.

Электроколесо типа EK 517

Если требуется объединить несколько ступеней очистки в одном корпусе, то рекомендуем систему INTEGRA. В ней выполняется транспортировка, прессование, промывка, обезвоживание осадка и сепарация песка. Это оборудование может применяться на очистных сооружениях бытовых и промышленных сточных вод при расходе не более 300 л/с.

В состав системы INTEGRA можно дополнительно включить жироуловитель и аэратор. Система представляет собой единое целое, что способствует ослаблению неприятных запахов. Она изготавливается из высококачественной нержавеющей стали в подземном и надземном вариантах исполнения и может устанавливаться как в помещениях, так и на открытом воздухе.

Загрязненная вода поступает в первую камеру, в которой установлена фильтровальная корзина шнековой решетки TE-SRH. Поверхность фильтрации корзины может быть различной по форме (отверстия в стальном листе, сито, V-образная колосниковая решетка). Загрязнения, задержанные в фильтрующей корзине, с помощью шнека подаются в следующий отсек, где они прессуются и обезвоживаются. Таким образом переработанный осадок разгружается с решетки в контейнер. Решетка может оснащаться системой промывки для вымывания фекалий из осадка. Таким образом очищенная вода поступает в следующий отсек для сепарации песка. Песок, осевший на дне оборудования, подается сначала по горизонтальному, а затем по наклонному шнековому конвейеру в контейнер.

В стандартном варианте исполнения оборудование работает в автоматическом режиме.

Технические характеристики:

* В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Это оборудование предназначено для вымывания биологических и минеральных примесей из осадка. Пескомойка удаляет примеси из песка лучше, чем сепараторы, снижая содержание органических веществ в промытом песке до ≤ 3%, и отличается высокой эффективностью сепарации песка (90 – 95%) при зернистости 0,2 – 0,25 мм. Преимущества – простота установки и техобслуживания и гибкость установки с возможностью теплоизоляции и подогрева. Пескомойка изготавливается из высококачественной нержавеющей стали и работает в полностью автоматическом режиме.

Это оборудование состоит из емкости с опорами и крышкой, шнекового конвейера, привода, мешалки и опорной конструкции. Смесь песка, воды и органических веществ по подающему трубопроводу поступает в вихревую камеру. Промывка песка, т.е. отделение органических и минеральных примесей, происходит в нижней цилиндрической части моечной емкости. В эту часть емкости подается промывочная вода, приводящая осевший песок в движение. В ходе этого процесса от части песка отделяются органические вещества. Процессу сепарации песка от органических веществ способствует мешалка с лопастями, которые вращаются в зоне сепарации. Песок, не содержащий органические примеси, по шнековому конвейеру направляется в контейнер. Через определенные промежутки времени вода, содержащая органические вещества, сливается из емкости через специальное отверстие.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Сепаратор песка TE-OP-H предназначен для сепарации, транспортировки и промывки песка от примесей, задержанных песколовкой. Он обеспечивает экономически эффективную сепарацию песка, работая в полностью автоматическом режиме с учетом режима работы насоса подачи гидросмеси и таймера. Его преимущество – простота установки и техобслуживания, гибкость установки и возможность поставки с мешалкой. Для установки вне помещения он может оснащаться системой электрического подогрева и теплоизоляцией.

Это оборудование состоит из отстойника, шнекового конвейера, привода и опорной конструкции. Сепаратор может оснащаться мешалкой гидросмеси. Гидросмесь поступает по подающему трубопроводу в отстойник. Под действием силы тяжести песок осаждается на дно отстойника, где промывается рабочей водой. После промывки по конвейеру он подается в нужное место. Вода, не содержащая песок, сливается через порожек для дальнейшей очистки.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Technické parametre zariadenia:

*zariadenie možno modifikovať podľa špecifických požiadaviek zákazníka

Станция для приема содержимого септиков позволяет принимать сточные воды у перевозчиков, имеющих действительную идентификационную карту. После идентификации открывается запорная арматура, что позволяет направлять сточные воды на станцию. Датчики проводимости и pH вместе с расходомером измеряют количество и характеристики сточных вод, после чего эти показания регистрируются с учетом данных идентификационной карты. Для перевозчика распечатывается отчет о получении материала.

Станция может дополнительно оснащаться решеткой (механической, ступенчатой, шнековой). Осадок, задержанный решетками, обезвоживается, частично прессуется и транспортируется в контейнер (дополнительная принадлежность). Пройдя через станцию, для дальнейшей очистки сточные воды поступают на очистные сооружения.

Станция может дополнительно оснащаться автоматическим пробоотборником.

Электрооборудование станции включает в себя:

распределительный щит;

датчик проводимости и pH;

объемный расходомер;

модуль идентификации перевозчиков;

запорную арматуру с электроприводом.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Низкопрофильная рельсовая тележка предназначена для перевозки контейнеров. Ее преимущества – низкое расположение центра тяжести, низкое сопротивление качению, возможность поворота вокруг вертикальной оси и простота техобслуживания. Варианты исполнения – с ручным или с электрическим приводом. Наше оборудование сертифицировано на соответствие стандарту EU 2006/42/EC.

На подшипниках качения рамной конструкции установлены колесные пары. На колесных парах установлены колеса с конической контактной поверхностью с ребордой (наподобие железнодорожных колес). Благодаря этому не возникает сопротивление движению тележки по рельсовым путям.

Каждая сторона тележек с электроприводом оснащена проблесковым маяком и концевыми выключателями. Во время движения подается звуковой сигнал. Для обеспечения неподвижности тележки используется тормоз с электрическим приводом. Для управления движением тележки применяется щит управления.

Тележки с ручным приводом приводятся в движение с помощью рычага храпового колеса. Для обеспечения неподвижности используются клинья.

Тележка может быть изготовлена из нержавеющей или конструкционной стали.

Поверхностная обработка тележек из конструкционной стали может выполняться путем нанесения высококачественного покрытия или методом горячего цинкования.

Технические характеристики:

*В оборудование могут вноситься изменения в соответствии с требованиями заказчика.

Вертикальные мешалки типа TRANSMIX в основном предназначены для гомогенизации гидросмеси. В качестве привода вала импеллера используется электродвигатель с редуктором. Импеллер типа PFAUDLER является самоочищающимся с радиально загнутыми лопастями. Расположение вала мешалки выбрано с учетом радиальных и аксиальных сил, действующих со стороны импеллера, так, чтобы исключить необходимость в концевом подшипнике.

Многослойное уплотнение выходного вала редуктора сводит к минимуму вероятность утечки масла в перемешиваемую жидкость.

Оптимальное место расположения мешалки – в центре емкости. Гибкость установки обеспечивается с помощью анкерной пластины. Мешалку типа TRANSMIX можно установить на поворотную консоль, закрепленную на боковой поверхности емкости.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Очистные сооружения бытовых и промышленных сточных вод;

станции подготовки питьевой воды;

промышленное технологическое оборудование.

По требованию заказчика в конструкцию и технические характеристики мешалки могут вноситься соответствующие изменения.

ПРЕИМУЩЕСТВА

Высокая эффективность;

компактность;

гибкость установки;

малый объем маслобака;

возможность применения экологичных масел;

расположение привода над уровнем жидкости;

простота техобслуживания;

длительный срок службы;

самоочищающийся импеллер.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Анкерная пластина;

поворотная консоль с катушкой;

крепежные винты;

частотный преобразователь.

Предлагаемые низкооборотные поверхностные аэраторы предназначены для интенсивного насыщения воды кислородом воздуха в ходе непрерывного перемешивания содержимого емкости. В основном они используются в резервуарах для аэрации на биологической ступени очистки сточных вод. Кроме того, они пригодны для повышения уровня кислорода в прудах, на иловых площадках и т.д.

Поверхностные аэраторы состоят из компактных приводных агрегатов типа TRANSAC и рабочих колес. Приводные агрегаты типа TRANSAC состоят из электродвигателя, редуктора и выходного вала с принадлежностями и представляют собой один компактный узел. Принадлежности выходного вала редуктора сводят к минимуму вероятность утечки масла из маслобака в резервуар.

Широкий ассортимент соединительных элементов позволяет соединять приводной агрегат типа TRANSAC с различными рабочими колесами и выполнять установку на твердой поверхности (на стальном или бетонном мостике, на стальной платформе на треноге) или использовать в подвижном состоянии (плавающие системы).

Рабочие колеса могут изготавливаться из стеклопластика, нержавеющей стали или из углеродистой стали, включая высококачественную поверхностную обработку.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Очистные сооружения сточных вод;

пруды, иловые площадки.

По требованию заказчика в конструкцию и технические характеристики агрегата могут вноситься соответствующие изменения.

ПРЕИМУЩЕСТВА

Высокая эффективность;

компактность;

гибкость установки;

малый объем маслобака;

возможность применения экологичных масел;

расположение привода над уровнем жидкости;

простота техобслуживания;

длительный срок службы;

низкая вероятность утечек масла;

высокая производительность перекачки и перемешивания.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Анкерная пластина;

крепежные винты;

анализатор кислорода;

частотный преобразователь;

пусковое устройство электродвигателя;

адаптер для соединения с различными типами рабочих колес.
